Исполнительная съёмка специальных трубопроводов
Специальные трубопроводы транспортируют агрессивные, взрывоопасные или криогенные среды, где даже минимальное отклонение от проекта грозит разгерметизацией или аварией. Исполнительная съёмка фиксирует каждый узел до нанесения изоляции и ввода в эксплуатацию. Разбираем, как контролировать промышленные трассы и подготовить документацию для прохождения проверок промышленной безопасности.
Что такое исполнительная съёмка специальных трубопроводов?
Это комплекс прецизионных геодезических работ, направленных на точную фиксацию фактического положения технологических и промышленных трубопроводных систем, рассчитанных на работу с нестандартными или опасными средами. Измерения проводятся до окончательной изоляции, засыпки или монтажа защитных кожухов и включают привязку осей трасс, высотных отметок, мест установки силовых и направляющих опор, компенсационных узлов, запорно-регулирующей арматуры, дренажных точек, зон сварных соединений и участков с особыми требованиями к чистоте или температуре. Результаты оформляются в виде специализированных исполнительных схем, продольных профилей, ведомостей маркировок материалов и актов на скрытые работы, которые становятся основанием для приёмки объекта, проведения испытаний и передачи системы в баланс эксплуатирующего предприятия.
Ключевая задача: подтвердить соответствие смонтированной трассы проектным решениям и нормативным требованиям промышленной безопасности, задокументировать фактические параметры с учётом температурных деформаций, класса опасности среды и конструктивных особенностей, проверить соблюдение защитных зон, допустимых радиусов изгиба и требований к антикоррозионной защите, а также подготовить технически обоснованный пакет документов для согласования с заказчиком, службой ОТ и ПБ и органами государственного надзора.
Этапы исполнительной съёмки специальных трубопроводов:
- Анализ технологической документации – изучение P&ID-схем, спецификаций материалов, требований к сварке и изоляции, определение критических зон контроля и точек привязки.

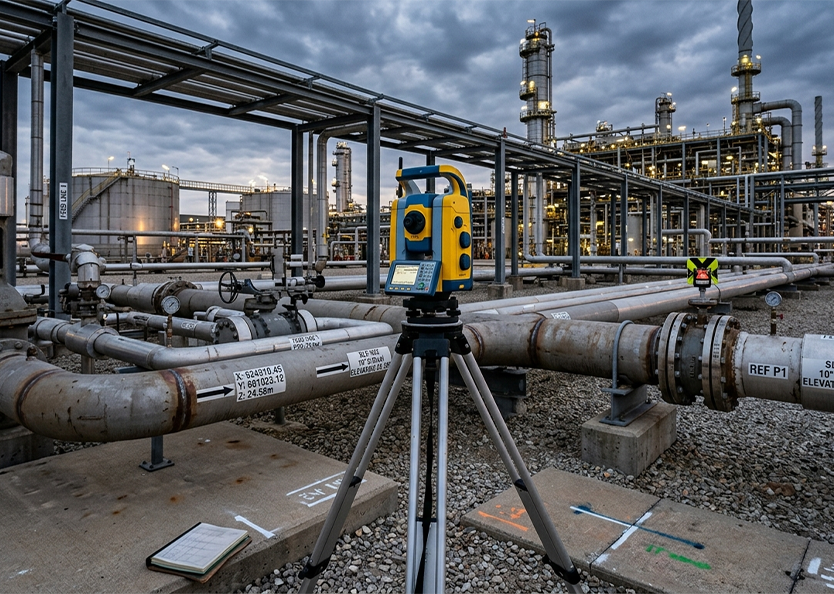

- Полевые измерения и маркировка – высокоточная съёмка осей трубопроводов, фиксация координат опор, компенсаторов, клапанов, манометрических узлов, сварных стыков и переходов; контроль уклонов, зазоров и безопасных расстояний до смежных коммуникаций.
- Камеральная обработка и верификация – расчёт отклонений, проверка на соответствие допускам по давлению и температуре, построение цифровых 3D-моделей трасс, анализ зон напряжённости и целостности защитных покрытий.
- Формирование специализированной документации – создание исполнительных чертежей с привязкой к технологическим схемам, подготовка профилей, ведомостей материалов, паспортов трасс и актов освидетельствования скрытых работ.
- Экспертиза и сдача – сопоставление данных с отраслевыми нормативами, оформление актов испытаний, комплектация полного пакета для приёмочной комиссии и регистрации в системе учёта предприятия.
Закажите геодезическое сопровождение специальных трубопроводов
Неточная привязка или отсутствие детализированных схем промышленных трасс часто становятся причиной отказа в допуске к испытаниям, внеплановых остановок производства или санкций со стороны контролирующих органов. Мы выполняем полный цикл работ для объектов химической, пищевой, фармацевтической, энергетической и нефтегазовой отраслей: от полевых измерений до подготовки документации, соответствующей требованиям промышленной безопасности и ТКП Республики Беларусь.
Оставьте заявку → получите техническую консультацию, расчёт стоимости и индивидуальное коммерческое предложение под специфику вашего производства.
