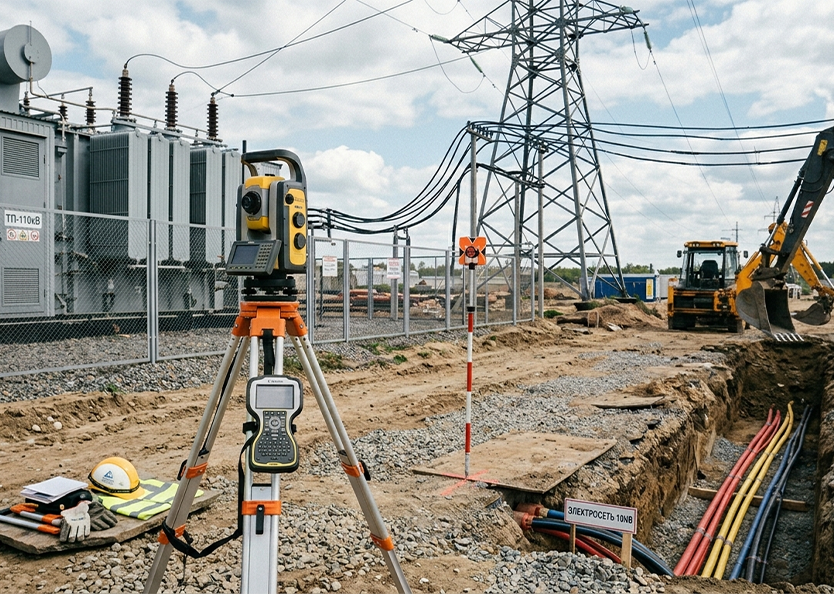

Прокладка кабелей и монтаж электрооборудования — лишь часть пути к стабильному энергоснабжению объекта. Под землёй и на опорах скрыты силовые трассы, где каждый сантиметр отклонения может обернуться пробоем изоляции, аварийным отключением или угрозой для обслуживающего персонала. Исполнительная съёмка электросетей проводится до обратной засыпки траншей и окончательного крепления опор, чтобы зафиксировать реальное расположение линий, заземлителей, муфт и распределительных устройств. Разбираем, какие параметры критичны для энергетиков, как избежать конфликтов с соседними коммуникациями и подготовить документацию, которая гарантированно пройдёт проверку надзорных органов.
Что такое исполнительная съёмка сетей электроснабжения?
Это специализированный комплекс высокоточных измерений, направленных на документальное закрепление фактических параметров смонтированных линий электропередачи и распределительных сетей. Работы охватывают подземные кабельные трассы, воздушные линии (ВЛ), трансформаторные подстанции, щитовые и заземляющие контуры. Фиксируются координаты осей, глубины заложения, габариты кабельных каналов, места стыков, переходов через дороги и другие сети, а также расстояния до объектов с повышенными требованиями электромагнитной безопасности. Итогом становятся цифровые схемы, продольные разрезы, ведомости марок кабелей и акты освидетельствования, являющиеся основанием для допуска к пусконаладочным работам, сдаче объекта и подключения к единой энергосистеме.
Ключевая задача: подтвердить соответствие смонтированной электросети проектным решениям и нормативным требованиям (ПУЭ, ТКП), зафиксировать планово-высотное положение всех элементов, проверить соблюдение защитных зон и безопасных расстояний, а также сформировать технически обоснованный пакет документов для приёмки энергоснабжающей организацией и ввода объекта в эксплуатацию.
Этапы исполнительной съёмки сетей электроснабжения:
- Подготовка и рекогносцировка – анализ проектной схемы трасс, проверка геодезической основы, калибровка оборудования, определение точек привязки к опорной сети.
- Полевая фиксация – съёмка центров кабельных лотков и труб, отметок глубины заложения, координат опор ВЛ, трансформаторных будок, заземляющих устройств, муфт и распределительных щитов; измерение защитных зон и пересечений.
- Камеральная обработка – расчёт координат в единой системе, проверка на соответствие допускам по электроустановкам, построение цифровых моделей трасс, контроль безопасных расстояний.
- Формирование исполнительной документации – подготовка схем электроснабжения, профилей кабельных линий, спецификаций оборудования, актов скрытых работ и ведомостей трасс.
- Согласование и передача – сличение с проектом, фиксация отклонений, оформление актов для энергетического надзора, подготовка комплекта для сдачи объекта балансодержателю.
Закажите исполнительную съёмку сетей электроснабжения
Не допускайте, чтобы ошибки в привязке кабелей или отсутствие точных схем привели к отказу в подключении, штрафам от сетевых компаний или повреждению линий при будущих земляных работах. Мы выполняем полный цикл геодезического сопровождения электросетей: от выноса трасс до подготовки документации, соответствующей требованиям энергетиков и нормативным документам Республики Беларусь.
Оставьте заявку → получите экспертную консультацию, расчёт стоимости и чёткий график работ под ваш объект.
