Монтаж тепловой сети — это лишь промежуточный этап строительства. После монтажа магистралей, камер и арматуры наступает ключевой этап: от точности геодезической фиксации зависят безопасность системы, сохранность теплоизоляции и успешный ввод объекта в эксплуатацию. Даже погрешность в 3–5 см может нарушить уклоны для конденсатоотвода, перегрузить опоры или сорвать гидравлические испытания. Разбираем, почему съёмка тепловых сетей требует особой точности, какие параметры контролируются в первую очередь и как подготовить документацию для согласования без замечаний.
Что представляет собой исполнительная съёмка теплотрасс?

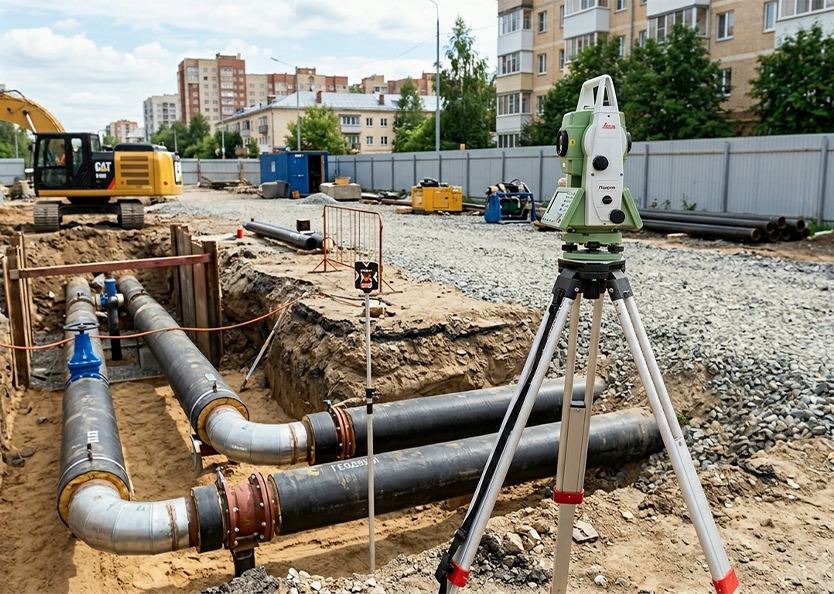

Это специализированный комплекс полевых измерений и камеральных расчётов, направленный на получение точных пространственных данных о фактически смонтированных участках систем теплоснабжения. Работы проводятся до обратной засыпки траншей и включают привязку оси трубопроводов, фиксацию высотных отметок лотков, углов поворотов, мест установки компенсаторов (П-образных, сильфонных, линзовых), опорных конструкций, узлов дренажа и воздухоудаления, а также габаритов предизолированных труб и защитных кожухов. Результаты оформляются в виде цифровых исполнительных схем, продольных профилей, разрезов камер и актов на скрытые работы, которые служат юридическим основанием для проведения испытаний, сдачи объекта балансодержателю и начала отопительного сезона.
Ключевая задача: документально подтвердить соответствие проложенных тепловых сетей утверждённому проекту, зафиксировать отклонения в плане и по высоте, проверить соблюдение нормативных уклонов для отвода конденсата и расчётных зазоров на температурное расширение, а также подготовить технически грамотный комплект чертежей, готовый к приёмке теплоснабжающей организацией, службой заказчика и органами технического надзора.
Последовательность работ:
- Инженерно-геодезическая подготовка – анализ проектной документации, проверка исходных реперов, вынос осей трассы в натуру, определение точек привязки к государственной или ведомственной сети координат.
- Натурные измерения – съёмка центров трубопроводов и защитных кожухов, фиксация глубин заложения, отметок дна траншей, высот компенсаторов и опор, детализация расположения камер, запорной арматуры, дренажных колодцев и пересечений с другими инженерными сетями.
- Обработка и расчёт – преобразование измерений в единую систему координат, математический контроль точности, расчёт фактических уклонов, проверка допусков на температурные деформации и соответствие требованиям ТКП/СП для тепловых сетей.
- Камеральное оформление – построение цифровых исполнительных схем, нанесение трасс на инженерно-топографическую подоснову, подготовка профилей, спецификаций узлов и ведомостей характеристик трубопроводов.
- Верификация и сдача – сопоставление фактических данных с проектом, классификация отклонений (допустимые/критические), составление актов освидетельствования скрытых работ, комплектация полного пакета для приёмочной комиссии и ввода в эксплуатацию.
