Наблюдение за вертикальными и горизонтальными перемещениями конструкций, оборудования, крены

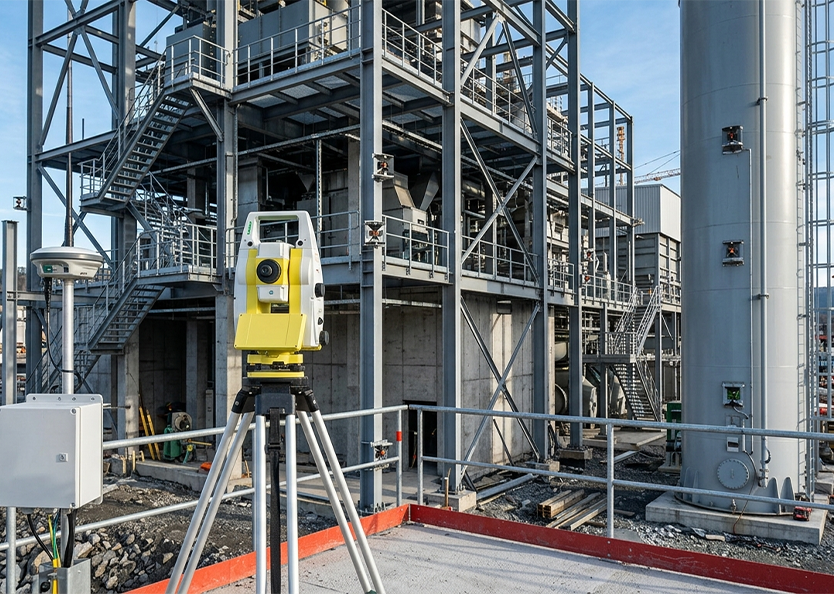

Это комплекс систематических высокоточных геодезических измерений, направленных на определение вертикальных (осадка, поднятие) и горизонтальных (сдвиг, смещение) перемещений конструкций зданий, сооружений, технологического оборудования, а также измерение углов наклона (крена) относительно проектного или начального положения. Работы выполняются с использованием прецизионных цифровых нивелиров, электронных тахеометров, GPS/GNSS-приемников, инклинометров и систем автоматического мониторинга, обеспечивающих точность измерений от ±0,1 до ±2 мм для вертикальных смещений и от ±0,5 до ±3 мм для горизонтальных.

Ключевая задача: обеспечить непрерывный или периодический контроль устойчивости объекта, зафиксировать динамику деформаций во времени, выявить критические отклонения на ранней стадии и предоставить эксплуатирующим службам объективные данные для принятия решений о мерах по усилению конструкций, ремонту или изменению режима эксплуатации.

Основные этапы работ:

• Подготовка и анализ исходных данных
  Изучение проектной и исполнительной документации, геологических условий площадки, определение типов и мест установки деформационных марок и реперов, выбор оптимальной методики наблюдений (циклическая, непрерывная, автоматизированная) в зависимости от категории ответственности сооружения и ожидаемых величин смещений.
• Создание опорной геодезической сети
  — Закладка и привязка к государственной сети неподвижных реперов вне зоны влияния деформаций;
  — Установка деформационных марок на конструкциях в характерных точках: по углам здания, на колоннах, фундаментных плитах, технологическом оборудовании, опорах мостов и эстакад;
  — Создание измерительных створов и профилей для контроля горизонтальных смещений.
• Полевые измерения (цикличные наблюдения)
  — Выполнение нивелирования марок для определения вертикальных смещений с заданной периодичностью (ежемесячно, ежеквартально, ежегодно или в режиме реального времени);
  — Измерение горизонтальных смещений методом триангуляции, полигонометрии или линейно-угловых построений;
  — Определение кренов (углов наклона) зданий, сооружений, дымовых труб, башен с помощью тахеометров, вертикального проецирования или специализированных inclinometers;
  — Фиксация внешних факторов: уровня грунтовых вод, вибрации, температурных воздействий, нагрузок на конструкции.
• Камеральная обработка и анализ
  — Уравнивание измерений и расчет абсолютных величин смещений по каждому циклу;
  — Построение графиков осадки и смещений во времени (графики зависимости "осадка-время", "смещение-нагрузка");
  — Расчет скоростей и ускорений деформаций, прогноз дальнейшего развития процессов;
  — Определение крена как разности осадок противоположных точек фундамента или отклонения оси сооружения от вертикали;
  — Сравнение фактических значений с предельно допустимыми по СП, СНиП, ГОСТ и проектной документации.
• Оформление отчётной документации
  — Ведомости вертикальных и горизонтальных смещений по циклам наблюдений;
  — Исполнительные схемы с нанесением марок и векторов смещений;
  — Графики и диаграммы динамики деформаций;
  — Карты изолиний осадки по площади сооружения;
  — Техническое заключение с оценкой устойчивости объекта и прогнозом поведения;
  — Рекомендации по продолжению наблюдений, изменению режима эксплуатации или проведению противоаварийных мероприятий.
