Мониторинг осадок и геодезический контроль резервуаров

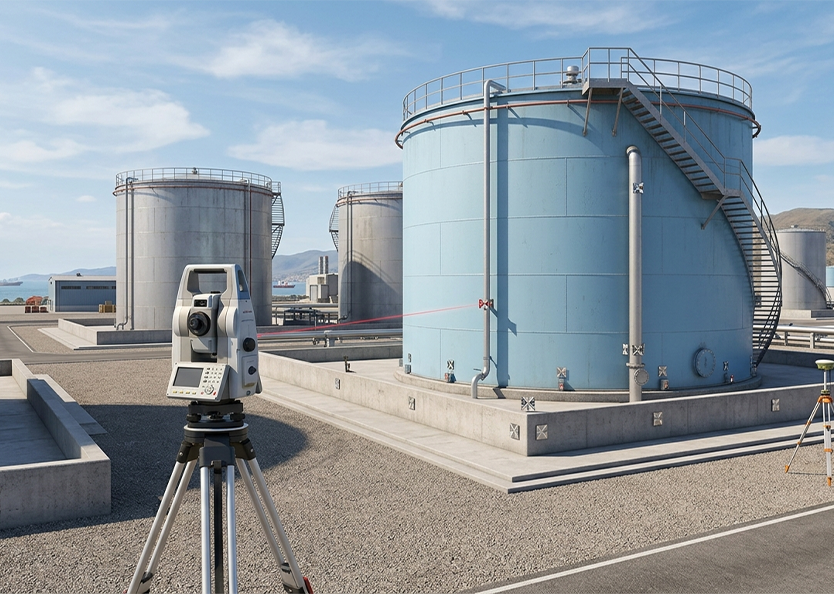

Это комплекс высокоточных геодезических измерений, направленных на определение вертикальных смещений (осадок) основания и днища резервуара, контроль горизонтальности верхнего кольца, выявление кренов корпуса и оценку общей устойчивости сооружения. Работы выполняются с использованием прецизионных цифровых нивелиров, электронных тахеометров, лазерных сканеров и систем автоматического мониторинга, обеспечивающих точность измерений от ±0,5 до ±2 мм.
Наблюдения проводятся циклично: на этапе ввода в эксплуатацию (для определения начальных отсчётов), в период приработки основания (первый год эксплуатации), а также в процессе дальнейшей эксплуатации с периодичностью, установленной проектом и нормативными документами.

Ключевая задача: обеспечить документальный контроль фактического положения резервуара в пространстве, выявить неравномерные осадки фундамента, опасные крены корпуса и деформации днища, способные привести к нарушению герметичности сварных швов, разрушению конструктивных элементов или аварии, и предоставить эксплуатирующей организации обоснованные данные для принятия решений о ремонте, усилении основания или ограничении режима эксплуатации.

Основные этапы работ:

• Подготовка и анализ исходных данных
  Изучение проектной и исполнительной документации, геологических условий площадки, данных о предыдущих циклах наблюдений (при наличии), определение мест установки деформационных марок, выбор методики измерений в зависимости от типа резервуара (вертикальный стальной РВС, горизонтальный, подземный), объёма и категории ответственности.
• Создание опорной геодезической сети
  — Закладка неподвижных реперов вне зоны влияния резервуара (на расстоянии не менее 2–3 высот ёмкости);
  — Установка деформационных марок по контуру днища (нижнего пояса) с шагом 3–6 метров в зависимости от диаметра резервуара;
  — Фиксация марок на фундаментном кольце, корпусе и прилегающей отмостке для комплексной оценки деформаций.
• Полевые измерения (цикличные наблюдения)
  — Геометрическое нивелирование марок по замкнутому ходу для определения осадок основания;
  — Измерение превышений между противоположными точками для расчёта крена корпуса резервуара;
  — Контроль горизонтальности днища (при возможности доступа);
  — Фиксация уровня заполнения резервуара, температуры, внешних факторов (атмосферные осадки, уровень грунтовых вод);
  — Выполнение измерений в одинаковых условиях (при одинаковом уровне продукта или на пустом резервуаре) для корректного сравнения результатов циклов.
• Камеральная обработка и анализ
  — Уравнивание нивелирных ходов и расчёт абсолютных осадок марок по каждому циклу;
  — Определение неравномерности осадок: разности между максимальными и минимальными значениями, осадок на соседних участках;
  — Расчёт крена резервуара как угла наклона оси корпуса к вертикали;
  — Построение графиков зависимости «осадка–время» и «осадка–уровень заполнения»;
  — Сравнение фактических деформаций с предельно допустимыми значениями по ТКП, СП, СНиП и проектной документации;
  — Прогноз развития осадок на основе анализа динамики.
• Оформление отчётной документации
  — Ведомость осадок деформационных марок по циклам наблюдений;
  — Исполнительная схема резервуара с нанесением марок и величин осадок;
  — График (профиль) осадки по периметру днища;
  — Диаграмма крена корпуса с указанием отклонения от вертикали;
  — Техническое заключение о соответствии фактических деформаций нормативным требованиям;
  — Рекомендации по продолжению мониторинга, проведению ремонта основания, усилению фундамента или ограничению уровня заполнения (при выявлении опасных отклонений).
